一、項目背景：
蘇州博思得電氣有限公司專注于為全球醫療、工業和科研儀器客戶提供高端X光影像系統核心部件整體解決方案。
自創立以來，博思得注重產品自主研發和技術創新,持續推出多個系列高品質產品，取得了X光影像設備核心部件的技術突破。我們秉承“專注、專業、用心服務”的理念，不斷創新、追求卓越，已與多家知名企業達成長期戰略合作，成為國內高壓發生器領域的頭部企業。
二、項目需求：
項目現場主要使用到的設備包括RS-232設備、交換機、PLC、串口服務器、PC、服務器等設備。該醫藥公司需要對生產系統中的X光的核心部件的老化進行監控，確保核心設備再老化過程中的設備運行信息和故障信息，通過通信設備將相關信息接入到管理信息系統中統一監控、管理。對于通信設備的要求包括以下幾點：
能夠適應潮濕、高低溫等惡劣的工業現場環境
支持多設備不同協議的轉換接入
支持實現各設備的自動化控制和監測
要求達到MTBF無故障工作時間
三、解決方案：
1.解決方案簡述：
宇泰基于客戶現場需求，我們把RS-232設備通過直連的方式接入串口服務器UT-6832設備。串口服務器經過交換機后，與PC上安裝的Nport組態網上位機實現串口轉網絡的功能。在UT-6832開啟MCP功能，通過Nport軟件將UT-6832連接起來，電腦上通過虛擬串口讀取UT-6832上的串口數據，從而實現控制電腦的數據顯示和報錯控制。

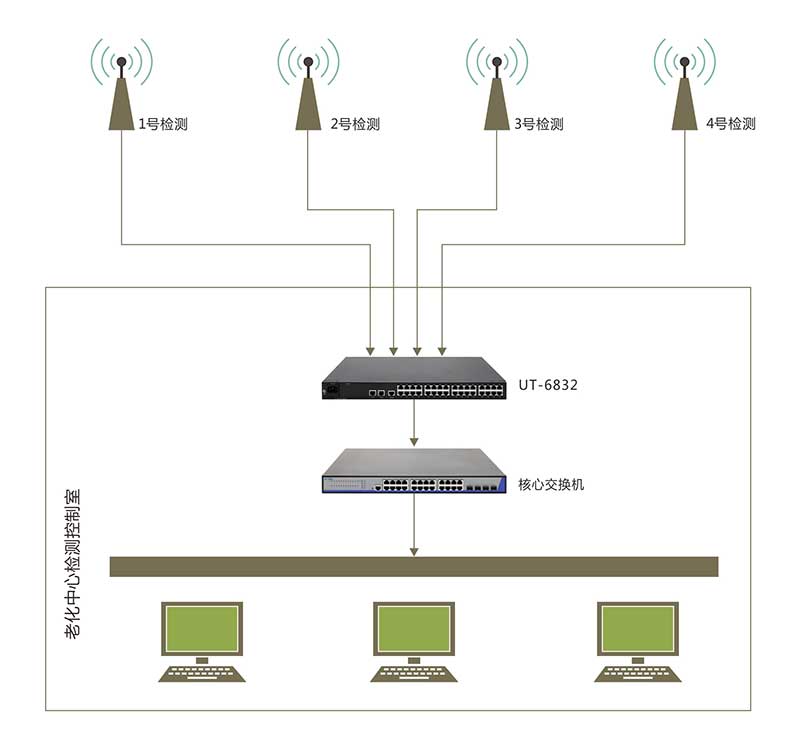

2.方案網絡拓撲：
3.方案優勢：
工業級設備，支持寬溫、防塵、防潮，IP40防護等級，適用于工業環境
抗強電磁干擾。可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾
設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據
支持多種操作模式：ModbusRTUMaster/Slave，ModbusTCPMaster/Slave
設備網絡傳輸可靠，保障現場數據傳輸到控制中心的完整性、有效性
宇泰工業級網絡傳輸設備，至少300000無故障工作時間

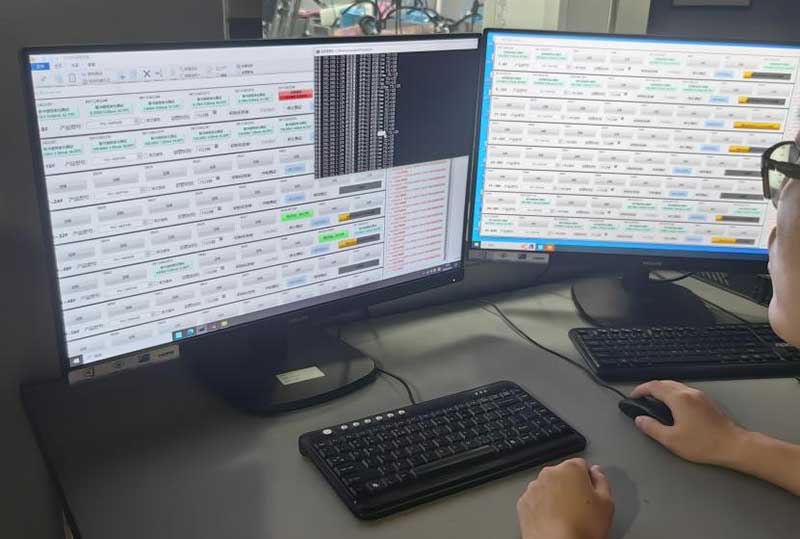

四、應用效果：
五、相關應用產品：

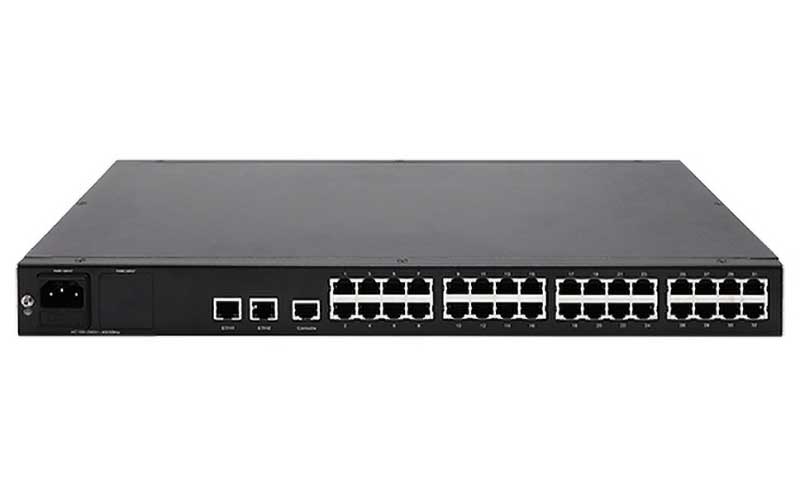

（一）UT-683210/100/1000M轉32口RS-232/485/422串口服務器
●采用金屬外殼，多種安裝方式設計
●使用交流AC100~240V/50/60Hz電壓供電，可選采用冗余雙路供電，保證產品可靠工作
●機子內置了看門狗供電，在設備異常情況下，在無人干預下，自動重啟設備，使設備可靠運行
●設備16個或者32個串口，支持RS232/RS485/RS422，可以通過軟切換
●支持較寬波特率范圍300-921600bps，適用不同設備間的應用
●支持多種操作模式：VCOM，MCP，TCPSERVER，TCPClient，UDP，RemotePairmode，ModbusTCPSERVER，ModbusServer,ModbusClient，MQTT，SNMP，Telnet,ReverseTelnet,ReverseSSH,RFC2217
●設備內置1個(預留)miniPCIE插槽(1個USB2.0PCIE1.1)
●支持軟件二次開發，滿足不同場景的特殊應用
●支持升級Web固件升級，方便不同場合特殊應用
