近年來，無線傳感器網絡的高效設計已成為一個突出的研究領域。傳感器是一種檢測并響應來自物理或環境條件（如壓力、熱量、光等）的各種輸入的設備。傳感器的輸出通常是傳輸?shù)娇刂破鬟M(jìn)行進一步處理的電信號。本文概述了無線傳感器網絡的類型、分類、攻擊類型、移動類型和路由協議。

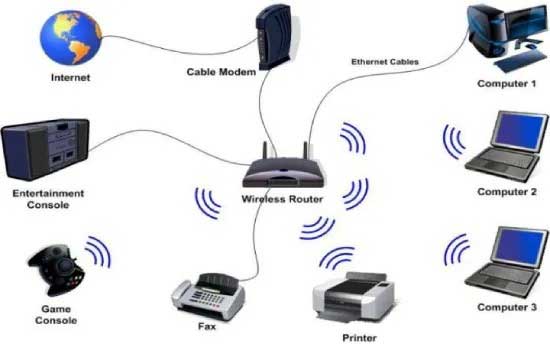

一、無線通信項目：
基于無線通信的項目主要利用各種無線技術，例如GPS、藍牙、RFID、Zigbee和GSM。為了更好地了解這些無線通信技術，我們通過具體項目對其進行了探索。讓我們回顧一下專門為工程專業學生策劃的一些基于無線通信的項目創意。我們相信這些項目想法將對許多最后一年的學生成功完成他們的B.技術非常有益。

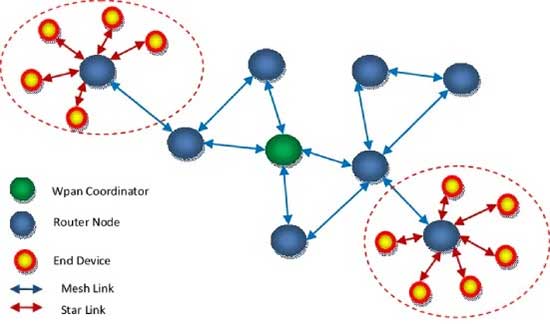

二、WSN（無線傳感器網絡）網絡拓?fù)洌?/strong>
在無線電通信網絡中，WSN（Wireless Sensor Network）的架構包含各種拓?fù)洌缦滤觥?/p>
1．星形拓?fù)洌?/strong>星形拓?fù)涫且环N通信布局，其中每個節點都直接連接到中央網關。一個網關可以向多個遠程節點發送消息或從多個遠程節點接收消息。在星形拓?fù)渲校?jié)點之間被限制發送消息。此設置有助于遠程節點和網關（基站）之間的低延遲通信。因?yàn)樗蕾囉趩蝹€(gè)節點來管理網絡，所以網關必須在所有單個節點的無線電傳輸范圍內。這種設計的優勢是最大限度地減少并輕松控制遠程節點的功耗。網絡大小由與Hub建立的連接數決定。
2．樹形拓?fù)洌?/strong>樹形拓?fù)湟卜Q為級聯星形拓?fù)洌瑢⒚總€(gè)節點連接到更高級別的節點，并最終連接到網關。樹拓?fù)涞闹饕獌?yōu)點是可以輕松擴展網絡并檢測錯誤。但是，它的主要缺點是它對總線電纜的依賴性;如果電纜發生故障，則整個網絡都會崩潰。
3．網格拓?fù)洌?/strong>網格拓?fù)渲С衷谄錈o線電傳輸范圍內的節點之間傳輸數據。如果一個節點需要向超出其射頻范圍的另一個節點發送消息，則中間節點必須將消息中繼到目標節點。網狀拓?fù)涞闹饕獌?yōu)點是可以直接隔離和檢測網絡故障。缺點是網絡的大規模需要大量投資。
三、無線傳感器網絡的類型：
網絡類型的選擇取決于環境，允許在水下、地下、陸地和其他設置中部署。各種類型的WSN包括：
●地面WSN。
●地下WSN。
●水下WSN。
●多媒體WSN。
●移動WSN。
1．地面WSN：地面WSN與基站高效通信，由成百上千個無線傳感器節點組成，以非結構化或結構化（預先規劃）方式部署。在非結構化模式下，傳感器節點隨機分布在目標區域內，從固定平面上丟棄。預先規劃或結構化模式包括最佳放置、網格放置以及2D或3D放置模型。在這些WSN中，電池電量有限，但太陽能電池用作輔助電源。通過低占空比操作、最大限度地減少延遲和采用最佳布線策略來實現節能。

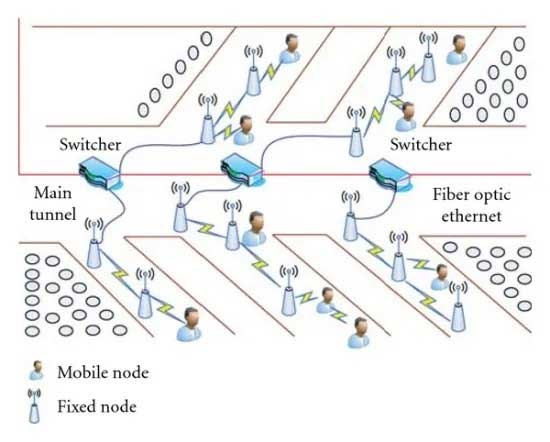

2．地下WSN：由于要考慮部署、維護和設備費用，部署地下無線傳感器網絡的成本高于地面WSN，因此需要仔細規劃。這些網絡由隱藏在地下的傳感器節點組成，用于監測地下條件。其他接收器節點位于地面以上，用于將信息從傳感器節點中繼到基站。
由于電池電量有限且環境惡劣，為部署在地下的傳感器電池節點充電帶來了挑戰。此外，由于高水平的衰減和信號損失，地下環境中的無線通信具有挑戰性。
3．水下WSN：地球表面的70%以上被水覆蓋。這些系統由多個傳感器節點和位于水面下的車輛組成。采用自主潛水器從這些傳感器節點收集數據。水下通信中的一個障礙包括延長的傳播延遲、帶寬限制和傳感器故障。浸沒式WSN配有不可充電且不可更換的有限電池。解決水下WSN的節能問題需要改進水下通信和網絡方法。
4．媒體WSN：已經提出了以媒體為中心的無線傳感器網絡，以通過多媒體格式（如圖像、視頻和音頻記錄）促進對事件的監視和跟蹤。這些網絡包括嵌入麥克風和攝像頭的廉價傳感器節點。這些節點建立無線互連，以促進數據壓縮、檢索和關聯。與多媒體WSN相關的障礙包括能耗增加、帶寬要求增加以及數據處理和壓縮技術的改進。此外，多媒體內容需要充足的帶寬才能實現無縫和高效的交付。
5．漫游WSN：這些網絡包含一組傳感器節點，這些節點能夠自主移動并與周圍環境交互。移動節點具有感知、計算和通信的能力。與靜態傳感器網絡相比，漫游無線傳感器網絡表現出更強的適應性。與固定式無線傳感器網絡相比，RWNS的優勢包括增強覆蓋范圍、提高能源效率、增加信道容量等。
四、無線傳感器網絡的分類：
WSN的分類可以基于其應用程序，但其屬性主要根據其類型而變化。通常，WSN分為各種分類，包括：
●固定和移動。
●確定性和非確定性。
●單基站和多個基站。
●固定和移動基站。
●直接和間接WSN。
●自主&非自主。
●同質&異質。
1．固定和移動WSN：在許多應用中，傳感器節點的部署無需移動，從而使這些網絡保持靜態。但是，某些應用程序（例如監測生物系統）采用移動傳感器節點，稱為移動網絡。一個突出的例子是動物追蹤。
2．確定性和非確定性WSN：在確定性網絡中，傳感器節點的排列是預先確定且可計算的。此類網絡可能足以滿足預先計劃的節點操作可行的特定應用程序。相反，由于不利的環境條件等因素，非確定性網絡缺乏預定的節點位置，因此需要復雜的控制系統。
3．單基站和多個基站：單個基站網絡利用位于傳感器節點區域附近的單個基站，從而促進節點通過基站進行通信。相反，多基站網絡使用多個基站，傳感器節點將數據傳輸?shù)礁浇幕尽?/p>
4．固定和移動基站：基站類似于傳感器節點，可以是移動的，也可以是固定的。固定基站保持固定位置，通常靠近感應區域。相反，移動基站在傳感器區域內移動以平衡傳感器節點負載。
5．直接和間接的WSN：在直接WSN中，傳感器節點直接與基站通信。相反，間接WSN利用集群頭和對等節點來中繼數據，從而降低能耗。
6．自主和非自主配置：在不可自配置的網絡中，傳感器網絡無法自主配置，而是依賴控制單元來收集數據。在無線傳感器網絡中，傳感器節點維護和組織網絡，與其他傳感器節點協同工作以實現其目標。
7．同質&異質：在同構無線傳感器網絡中，所有傳感器節點都具有相似的能耗、存儲容量和計算能力。相比之下，在異構網絡中，一些傳感器節點比其他傳感器節點具有更高的計算能力和更大的能源需求。因此，處理和通信任務將基于這些功能進行分配。
五、WSN中的威脅類型：
各種威脅以無線傳感器網絡為目標，帶來了不同的挑戰。這些威脅分為兩種主要類型：主動攻擊和被動攻擊。在主動攻擊中，攻擊者旨在更改或攔截網絡內傳輸?shù)南ⅰＫ麄兛赡軙?huì)操縱或重放舊消息，或注入自己的流量以中斷網絡操作或誘發拒絕服務。被動攻擊涉及監控和分析交換的流量，而不進行任何更改。雖然更容易檢測，但被動攻擊更微妙，因?yàn)樗鼈儾粫?huì)修改交換的數據。攻擊者追求這些數據是為了收集機密信息或收集有關網絡拓?fù)浜凸?jié)點數據的見解。
這些威脅的示例包括：
●篡改
●身份復制攻擊
●黑洞
●蟲洞攻擊
●選擇性轉發
●疲憊
●女巫攻擊
● 勒索攻擊
●HELLO洪水攻擊
●干擾
六、無線傳感器網絡中的各種移動性：
在特設網絡中，節點移動性是一個基本方面。在WSN中，移動性主要用于區分網絡元素，其相關性取決于特定應用程序。雖然無線傳感器網絡應用涵蓋不同的領域，但并非所有領域都需要移動性，這強調了它在相關環境中的重要性。WSN具有三種不同類型的移動性：
1．傳感器節點移動性：當傳感器節點的最微小組件是移動的時，就會發生傳感器節點移動。一個典型的例子是傳感器節點在監控區域內自主遍歷和漫游。這種配置適用于動物監測和跟蹤，其中傳感器安裝在動物身上。
2．匯聚節點移動性：在這種情況下，接收器節點在監控區域內具有獨立的移動性，可以從傳感器網絡收集數據。這種移動性有助于高效的數據收集和傳播。
3．受監控對象或事件移動：當部署無線傳感器網絡用于跟蹤或監控目的，并在事件驅動型數據模型下運行時，就會發生這種類型的移動性。網絡動態響應受監控對象或事件的移動模式。此外，采用運動建模進行目標跟蹤增強了網絡的預測能力，有助于估計整個跟蹤過程中的數據生成模式。
七、無線傳感器網絡中的各種路由協議：
路由協議用作確定從源到目標的數據傳輸?shù)淖罴崖窂降臋C(jī)制。此過程會遇到各種挑戰，這些挑戰受網絡類型、性能指標和通道特征的影響。路由的選擇取決于網絡拓?fù)洹⒛茉葱省?shù)據可靠性和延遲等因素。路由協議的多樣性可滿足不同WSN部署的獨特要求和約束，確保高效可靠的數據傳輸。
路由障礙：
與傳統無線網絡相比，WSN的路由協議設計具有獨特的特性，因此帶來了重大挑戰。WSN中會出現各種路由挑戰，其中一些將在下面概述。
將通用標識符分配給大量傳感器節點非常復雜，這使得基于IP的經典協議變得不切實際。與傳統通信網絡不同，WSN必須有效地將來自不同來源的信息聚合到特定的基站。
在WSN中，生成的數據冗余很常見，因?yàn)槎鄠€(gè)傳感器節點可能會檢測到類似的信息。路由協議必須利用這種冗余，同時考慮可用帶寬和能源限制。
無線節點在帶寬、傳輸能量、存儲容量和板載功率方面面臨限制，因此需要開發專門的路由協議來應對WSN路由挑戰。
設計困境：
WSN帶來了一些設計挑戰，這些挑戰源于帶寬、處理能力、存儲和能源等資源限制。在制定新的路由協議時，網絡工程師必須確保遵守以下原則：
●能效
●傳感器定位
●復雜性管理
●數據傳輸和模型
●可擴展性
●魯棒性
●延遲管理
八、WSN挑戰：
無線傳感器網絡中遇到的挑戰包括：
●容錯
●可擴展性
●部署成本
●運行環境
●服務質量
●數據聚合
●數據壓縮
●數據延遲
1．容錯：在WSN中，由于斷電或物理損壞而導致的偶發傳感器節點故障不應中斷整體網絡性能。這種在節點故障的情況下維持網絡功能的能力稱為容錯能力。
2．可擴展性：由于傳感區域中可能部署了數千個甚至數百個節點，因此路由方案必須具有可擴展性，才能有效處理事件并保持穩定性。
3．部署成本：傳感器網絡的成本效益在很大程度上取決于單個傳感器節點的可負擔性。確保每個節點的低價格對于將整個網絡的生產成本維持在合理水平至關重要。
4．運行環境：傳感器網絡部署在各種環境中，從工業機械和水下位置到化學或生物污染區域、家庭、戰場，甚至用于森林監測的快速移動的車輛或動物。適應如此不同的操作環境對WSN部署構成了重大挑戰。
5．服務質量：應用程序需要特定的服務質量要求，例如能源效率、延長使用壽命和數據可靠性，因此需要量身定制的方法來有效滿足這些需求。
6．?dāng)?shù)據聚合：使用各種功能（如平均、最大值或最小值）組合來自不同來源的數據稱為數據聚合，有助于在WSN中高效處理和傳輸數據。
7．?dāng)?shù)據壓縮：減小數據包的大小以優化帶寬和存儲利用率稱為數據壓縮，可在資源受限的WSN中實現更高效的數據傳輸和存儲。
8．?dāng)?shù)據延遲：數據延遲受數據聚合和多跳中繼等因素的影響，是設計路由協議時的一個關鍵考慮因素，因?yàn)樗苯佑绊懢W(wǎng)絡性能和響應能力。
九、無線傳感器網絡面臨的挑戰：
無線傳感器網絡在設計、拓?fù)浜筒僮鞣矫嬗龅搅烁鞣N挑戰。不同類型WSN的設計挑戰包括：
1．低延遲。
2．容錯。
3．覆蓋范圍問題。
4．傳輸介質。
5．可擴展性。
十、WSN中的拓?fù)涮魬?zhàn)包括：
1．傳感器覆蓋孔。
2．地理路由。
3．覆蓋拓?fù)洹?/p>
十一、影響WSN設計和性能的關鍵問題包括：
1．WSN的操作系統和硬件選擇。
2．中間件實現。
3．無線電通信的特點。
4．介質訪問控制方案。
5．部署策略。
6．定位技術。
7．傳感器網絡編程模型。
8．同步機制。
9．網絡架構設計。
10．傳感器校準。
11．以數據庫為中心的方法和查詢方法。
12．網絡層協議。
13．?dāng)?shù)據傳播和聚合技術。
14．傳輸層協議。
有效解決這些問題對于確保各種應用和環境中無線傳感器網絡的可靠性、效率和穩健性至關重要。
十二、約束：
無線傳感器網絡面臨以下幾個限制：
1．存儲容量有限，通常在幾百KB的范圍內。
2．中等處理能力，通常在8MHz左右。
3．在較短的通信范圍內工作，導致高功耗。
4．需要最少的能源，限制協議設計。
5．使用使用壽命有限的電池。
6．無源設備對網絡的貢獻很小。
十三、無線傳感器網絡的應用：
無線傳感器網絡在各個領域都有不同的應用：
1．環境監測，包括森林檢測、動物追蹤、洪水檢測和天氣預報。
2．地震活動預測和監測等商業應用。
3．用于跟蹤、環境監測和監視的軍事應用。
4．用于跟蹤和監控患者和醫療專業人員的健康應用程序。
5．用于交通監控、動態路線管理和停車場監控的運輸系統。
6．快速應急響應、工業過程監測、自動化建筑氣候控制、生態系統和棲息地監測以及土木結構健康監測。
