產品名稱：UT-63408GC
產品型號：8G+4XG萬兆三層網管型以太網交換機
工作溫度：-40℃ ~75℃
防護等級：IP40
安裝方式：導軌式安裝
一、產品概述：
UT-63408GC-8GT-4XGP系列是一款網管型萬兆以太網三層交換機。交換機可提供8路千兆以太網口+4路10Gbps SFP+接口，不僅增加了帶寬，提高了網絡數據的通訊，而且非常適合大規模工業網絡的應用。該產品支
持多種二層軟件特性（端口鏡像、VLAN、端口匯聚、IGMP Snooping、QoS、STP/RSTP/MSTP等）和基本IPv4/IPv6三層路由協議（靜態路由/RIP/OSPF/VRRP），為用戶提供了完善的解決方案，更好的為工廠自動化，
智能交通，視頻監控等工業應用領域構建大型局域網絡提供更多選擇方案。
二、功能特性：
● 支持8路千兆以太網口+4路10Gbps SFP+接口
● 10GBase-R SFP接口支持Web可選1000Base-X、10GBase-R模式類型配置
● 支持PIM-SM，IGMP Snooping過濾多播封包
● 支持IEEE 802.1Q VLAN便于簡易網絡規劃
● 支持QoS的8個隊列映射增加網絡穩定性
● 支持Ring、ERPS、STP/RSTP/MSTP網絡冗余，防止廣播風暴
● 支持SNMPv1/v2c/v3，確保網絡安全管理
● 支持鏈路聚合（靜態匯聚/LACP），優化網絡帶寬
● 支持訪問控制列表（ACL IPV4/IPV6）增強靈活度及網絡管理安全性
● 支持端口鏡像功能，便于在線調試
● 支持端口限速、廣播風暴抑制、組播風暴抑制、未知單播風暴抑制，確保網絡穩定性
● 支持RMON，用于高效靈活的網絡監控
● 支持VLAN，可簡化網絡規劃
● 支持環路檢測，有效消除端口環路造成的影響
● 支持SFP DDM進行光纖診斷和故障排查
● 支持日志管理
● 支持3層交換功能（靜態路由/RIP/OSPF/VRRP）
● 支持電源、端口異常狀態指示燈告警功能
● 支持寬溫工作，工作溫度范圍為：-40℃~75℃
三、規格參數：
協議標準
標準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、
IEEE802.3ab、IEEE802.1Q、IEEE802.1p、IEEE802.1D、
IEEE802.1w、IEEE802.1s、IEEE802.3ad、IEEE802.1x、
IEEE802.3ae
協議：ARP、ICMP、TCP、HTTP/HTTPS 、Telnet、STP/RSTP/
MSTP、LLDP、IGMP-Snooping、SNMPv1/v2c/v3，DHCP
Server、NTP、SSH、IPV6、LACP、VLAN、ERPS、RMON、
UDLD
三層交換技術：靜態路由、RIP V1/V2、OSPF、VRRP、PIM-SM
支持路由器冗余
流控：IEEE802.3x 流控、背壓式流控
接口
光纖接口：10GBase-R SFP+ 接口
RJ45接口：10/100/1000Base-T端口，MDI/MDI-X自適應
LED指示燈
電源指示燈，告警指示燈，運行指示燈
傳輸距離
超五類雙絞線：100m
光纖模塊
單模：1310nm 20/40Km
1550nm 60/80/100/120Km
多模：1310nm 2Km
交換性能
百兆轉發速率：148810pps
千兆轉發速率：1488095pps
萬兆轉發速率：14881000pps
傳輸模式：存儲轉發
MAC地址空間：16K
緩存空間：12Mb
背板帶寬：96G
最大幀長：12KB
主機路由表：6K(IPv4),2k(IPv6)
網段路由表：512(IPv4),128(IPv6)
電源需求
輸入電壓：12/24/48VDC(10.8~52.8VDC)，支持反接保護
功耗
最大輸入功耗 650mA@24Vmax(產品的詳細功耗請見產品標貼)
機械特性
外殼：IP40防護等級
安裝方式：導軌式安裝
重量：1.3Kg
尺寸（W x H x D）：150mmx64mmx120mm
包裝尺寸
250mmx205mmx108mm
工作環境
工作溫度：-40℃ ~75℃
存儲溫度：-40℃ ~85℃
相對濕度：5~95%（無凝露）
行業標準
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

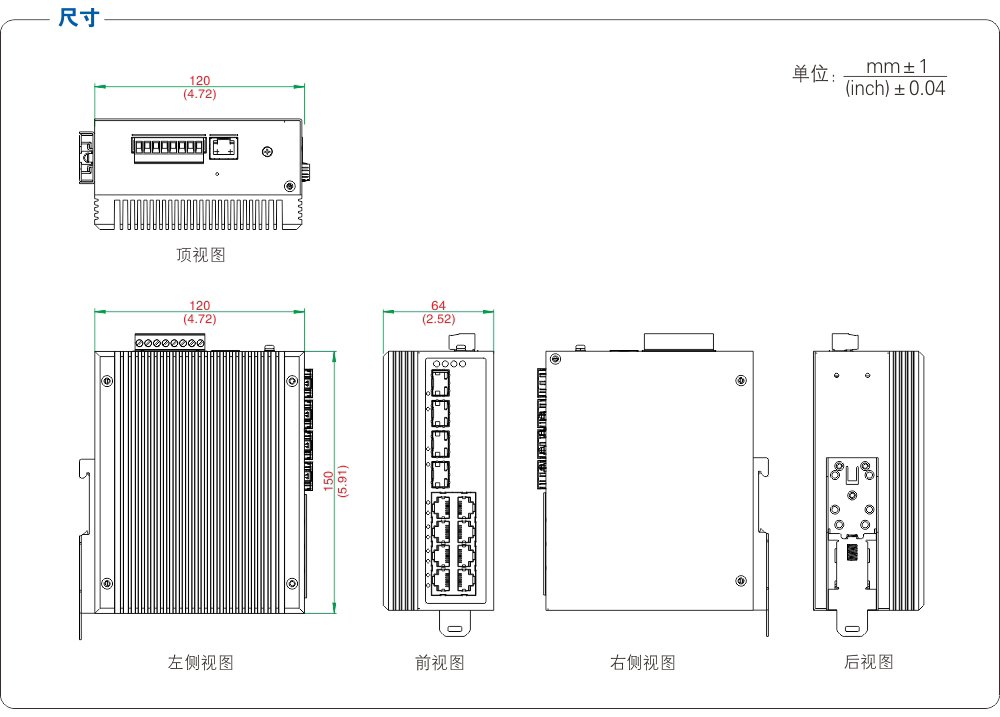

四、產品尺寸：

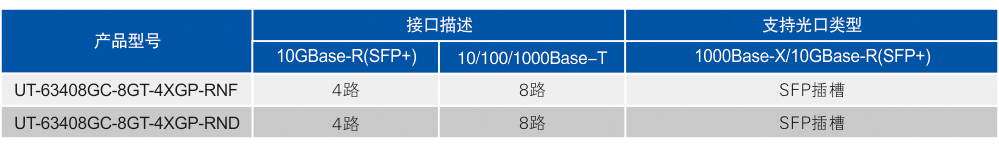

五、訂購信息：
