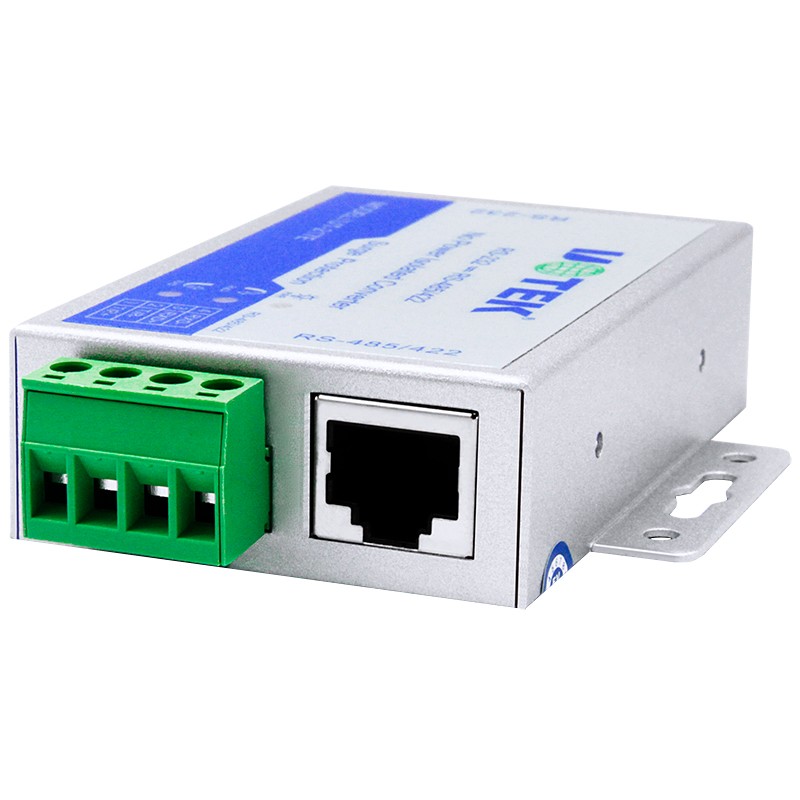

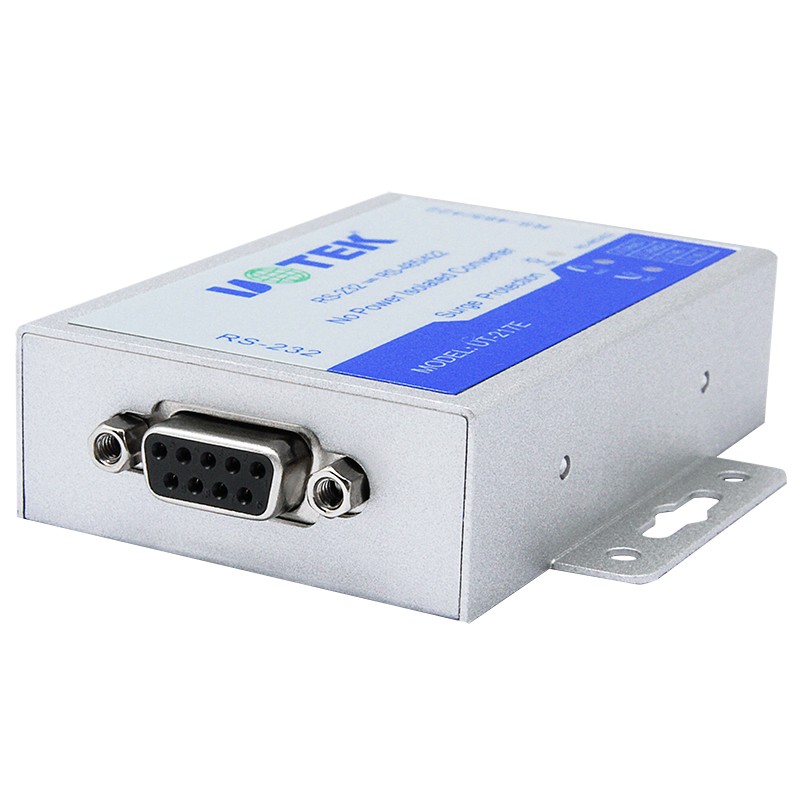

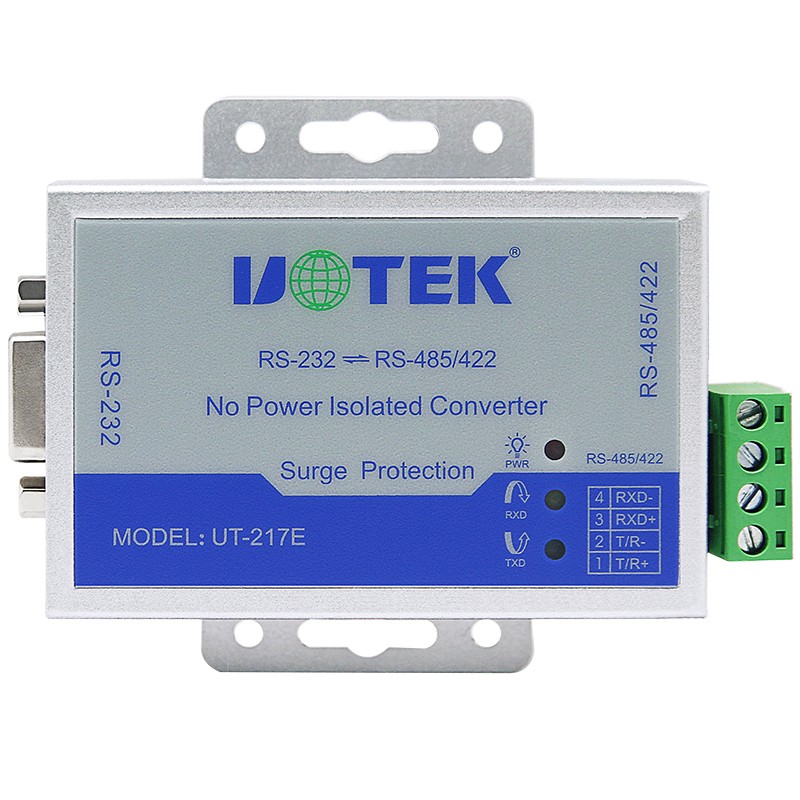

產品名稱:RS-232轉RS-485/422無源光電隔離轉換器
規格型號:UT-217E
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485、RS422 標準
保護等級:RS-232 接口+/-15KVESD 保護 RS-485/422 接口每線 600W 的雷擊浪涌保護
隔離度:隔離電壓 2500Vms 500DC 連續
工作方式:異步半雙工
產品概述：
UT-217E無源光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過RJ-45及四位接線柱為輸出端。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用. 確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-217E無源光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。
產品特性：
● 接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485、RS422 標準
● 電氣接口:RS-232 接口輸入 DB9 母頭的連接器，RS-485/422 接口 RJ45 及四位接線柱為輸出端
● 保護等級:RS-232 接口+/-15KVESD 保護 RS-485/422 接口每線 600W 的雷擊浪涌保護
● 隔離度:隔離電壓 2500Vms 500DC 連續
● 工作方式:異步半雙工
● 信號指示:三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
● 傳輸介質:雙絞線或屏蔽線
● 傳輸速率:115.2Kbps 到 300m
38.4Kbps 到 600m
9600bps 到 1.2Km
● 外形尺寸:93mmx74mmx22mm
● 使用環境:工作溫度為-25℃ 到 70℃，相對濕度為 5%到 95%
訂購信息：
| 型號 | UT-217E | ||
| 信號/接口 | RS-232 | 母頭 | √ |
| RS-485 | 接線端子 | √ | |
| RS-422 | √ | ||
| 接口保護等級 | RS-232 | 15KV ESD | |
| RS-485/422 | ±15KV ESD/600W浪涌 | ||
| 通訊速率 | ±300bps-115.2kbps | ||
| 使用環境 | 溫度 | -25/70℃ | √ |
| 溫度 | 5-95 | √ | |
| 電源 | 無源 | √ | |
備注：以上產品配件為接線端子。

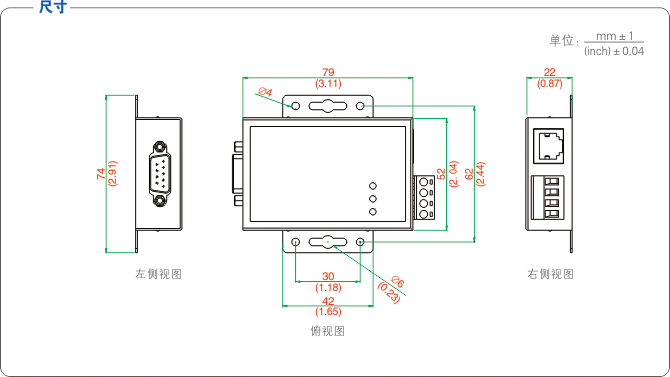

產品尺寸：

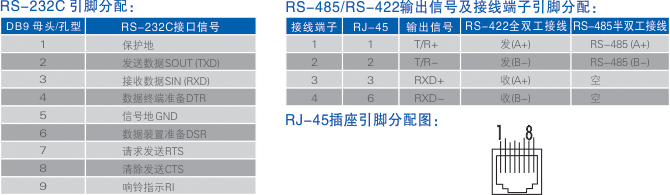

連接器和信號：

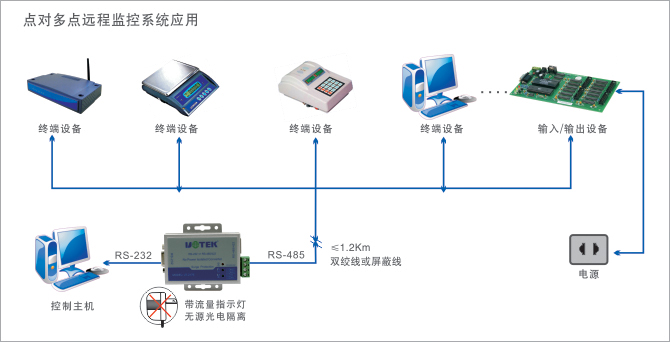

應用領域示意圖：
